Konfigurasi VoIP Network to Remote Site

Cara Mengkonfigurasi VoIP Network to Remote Site Di Cisco Packet Tracer


Assalamualaikum Warahmatullahi Wabarakatuh

Pada blog kali ini saya akan menjelaskan konfigurasi VoIP Network to Remote Site, VoIP ini menggunakan 2 Router untuk 2 Network yang berbeda atau 2 Gedung/ Kota yang berbeda

Langsung saja kita mulai Konfigurasinya :

Sebelum itu kita buat dulu Topologinya seperti gambar di bawah ini


Perangkat :
  1. 5 IP Phone 7960
  2. 2 Switch 2960-24TT
  3. 2 Router 2881
Port Kota A :
  1. Router-Router : Fa0/1-Fa0/1
  2. Router-Switch : Fa0/0-Fa0/4
  3. Switch-IP Phone : Fa0/1, Fa0/2, Fa0/3
Port Kota B :
  1. Router-Router : Fa0/1-Fa0/1
  2. Router-Switch : Fa0/0-Fa0/3
  3. Switch-IP Phone : Fa0/1, Fa0/2
Ketika Sudah selesai membuat topologi jangan lupa untuk menghidupkan IP Phonenya dengan cara buka physcal IP Phone dengan mengklik sekali IP phone tersebut lalu kita seret adaptor ke arah port power DC pada IP Phone. lakukan ke semua IP Phone

Konfigurasi Switch Kota A

Pertama kita harus masuk ke Terminal atau CLI pada switch yang ada di kota A

Kemudian kita masukkan scriptnya :

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SW-1
SW-1(config)#interface range fastethernet0/1-3
SW-1(config-if-range)#switchport voice vlan 1
SW-1(config-if-range)#exit
SW-1(config)#
%LINK-5-CHANGED: Interface FastEthernet0/4, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up

Konfigurasi Router Kota A

Pertama kita harus masuk ke Terminal atau CLI pada Router yang ada di kota A

Kemudian kita masukkan Scriptnya :

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname R-1
R-1(config)#interface fastethernet0/0
R-1(config-if)#no shutdown

R-1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R-1(config-if)#exit
R-1(config)#ip dhcp pool voice
R-1(dhcp-config)#network 192.168.20.0 255.255.255.0
R-1(dhcp-config)#default-router 192.168.20.1
R-1(dhcp-config)#option 150 ip 192.168.20.1
R-1(dhcp-config)#exit
R-1(config)#ip dhcp excluded-address 192.168.20.1
R-1(config)#interface fastethernet0/0
R-1(config-if)#ip address 192.168.20.1 255.255.255.0
R-1(config-if)#exit
R-1(config)#telephony-service
R-1(config-telephony)#max-ephones 3
R-1(config-telephony)#max-dn 3
R-1(config-telephony)#ip source-address 192.168.20.1 port 2000
R-1(config-telephony)#auto assign 1 to 5
R-1(config-telephony)#auto assign 4 to 6
R-1(config-telephony)#exit
R-1(config)#ephone-dn 1
R-1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

R-1(config-ephone-dn)#number 1001
R-1(config-ephone-dn)#ephone-dn 2
R-1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

R-1(config-ephone-dn)#number 1002
%IPPHONE-6-REGISTER: ephone-1 IP:192.168.20.3 Socket:2 DeviceType:Phone has registered.
%DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.20.3.

R-1(config-ephone-dn)#ephone-dn 3
R-1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

R-1(config-ephone-dn)#number 1003
R-1(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-3 IP:192.168.20.2 Socket:2 DeviceType:Phone has registered.

%IPPHONE-6-REGISTER: ephone-2 IP:192.168.20.4 Socket:2 DeviceType:Phone has registered.


Kemudian jika sudah dimasukkan scrpitnya kita coba untuk menghubungi IP Phone yang sama sama di kota A. Jika berhasil maka akan seperti gambar di bawah ini

Konfigurasi Switch Kota B

Pertama kita harus masuk ke Terminal atau CLI pada switch yang ada di kota B

Kemudian kita masukkan Scriptnya :

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SW-2
SW-2(config)#interface range fastethernet0/1-2
SW-2(config-if-range)#switchport voice vlan 1
SW-2(config-if-range)#exit
SW-2(config)#
%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up

Konfigurasi Router Kota B

Pertama kita harus masuk ke Terminal atau CLI pada Router yang ada di kota B

Kemudian kita masukkan scriptnya :

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname R-2
R-2(config)#interface fastethernet0/0
R-2(config-if)#no shutdown

R-2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R-2(config-if)#exit
R-2(config)#ip dhcp pool voice
R-2(dhcp-config)#network 192.168.24.0 255.255.255.0
R-2(dhcp-config)#default-router 192.168.24.1
R-2(dhcp-config)#option 150 ip 192.168.24.1
R-2(dhcp-config)#exit
R-2(config)#ip dhcp excluded-address 192.168.24.1
R-2(config)#interface fastethernet0/0
R-2(config-if)#ip address 192.168.24.1 255.255.255.0
R-2(config-if)#telephony-service
R-2(config-telephony)#max-ephones 2
R-2(config-telephony)#max-dn 2
R-2(config-telephony)#ip source-address 192.168.24.1 port 2000
R-2(config-telephony)#auto assign 1 to 5
R-2(config-telephony)#auto assign 4 to 6
R-2(config-telephony)#exit
R-2(config)#ephone-dn 1
R-2(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

R-2(config-ephone-dn)#number 2001
R-2(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-1 IP:192.168.24.2 Socket:2 DeviceType:Phone has registered

R-2(config-ephone-dn)#ephone-dn 2
R-2(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

R-2(config-ephone-dn)#number 2002
R-2(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-2 IP:192.168.24.3 Socket:2 DeviceType:Phone has registered.

R-2(config-ephone-dn)#exit

Kemudian jika sudah dimasukkan scrpitnya kita coba untuk menghubungi IP Phone yang sama sama di kota A. Jika berhasil maka akan seperti gambar di bawah ini


Konfigurasi Routing Router Kota A

Kita akan melakukan konfigurasi Routing antara Router kota A dan Router kota B
Pertama kita harus masuk ke Terminal atau CLI pada Router yang ada di kota A

Kemudian kita masukkan scriptnya :

R-1>enable
R-1#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
R-1(config)#interface fastethernet0/1
R-1(config-if)#ip add 30.30.30.1 255.255.255.252
R-1(config-if)#no shutdown

R-1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

R-1(config-if)#exit
R-1(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

R-1(config)#router ospf 1
R-1(config-router)#network 192.168.20.0 255.255.255.0 area 0
R-1(config-router)#network 30.30.30.0  255.255.255.252 area 0
R-1(config-router)#exit
R-1(config)#
00:29:10: %OSPF-5-ADJCHG: Process 1, Nbr 192.168.24.1 on FastEthernet0/1 from LOADING to FULL, Loading Done

Konfigurasi Routing Ruoter Kota B

Pertama kita konfigurasi di Router kota B dulu, kita harus masuk ke Terminal atau CLI pada Router yang ada di kota B


Kemudian kita masukkan scriptnya :

R-2>enable
R-2>configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
R-2(config)#interface fastethernet0/1
R-2(config-if)#ip address 30.30.30.2 255.255.255.252
R-2(config-if)#no shutdown

R-2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

R-2(config-if)#exit
R-2(config)#router ospf 1
R-2(config-router)#network 192.168.24.0 255.255.255.0 area 0
R-2(config-router)#network 30.30.30.0 255.255.255.252 area 0
R-2(config-router)#exit
R-2(config)#
00:29:08: %OSPF-5-ADJCHG: Process 1, Nbr 192.168.20.1 on FastEthernet0/1 from LOADING to FULL, Loading Done

Konfigurasi Dial Peer Router kota A

Pertama kita harus masuk ke Terminal atau CLI pada Router yang ada di kota A

Kemudian kita masukkan srciptnya :

R-1(config)#dial-peer voice 200 voip
R-1(config-dial-peer)#session target ipv4:30.30.30.2
R-1(config-dial-peer)#destination-pattern 2001
R-1(config-dial-peer)#destination-pattern 2002
R-1(config-dial-peer)#destination-pattern 200. (titik di belakang 200 untuk mendaftarkan otomatis )

Konfigurasi Dial Peer Router Kota B

Pertama kita harus masuk ke Terminal atau CLI pada Router yang ada di kota B

Kemudian kita masukkan scriptnya :

R-2(config)#dial-peer voice 200 voip
R-2(config-dial-peer)#session target ipv4:30.30.30.1
R-2(config-dial-peer)#destination-pattern 100. (titik di belakang 100 untuk mendaftarkan otomatis )

Pengujian

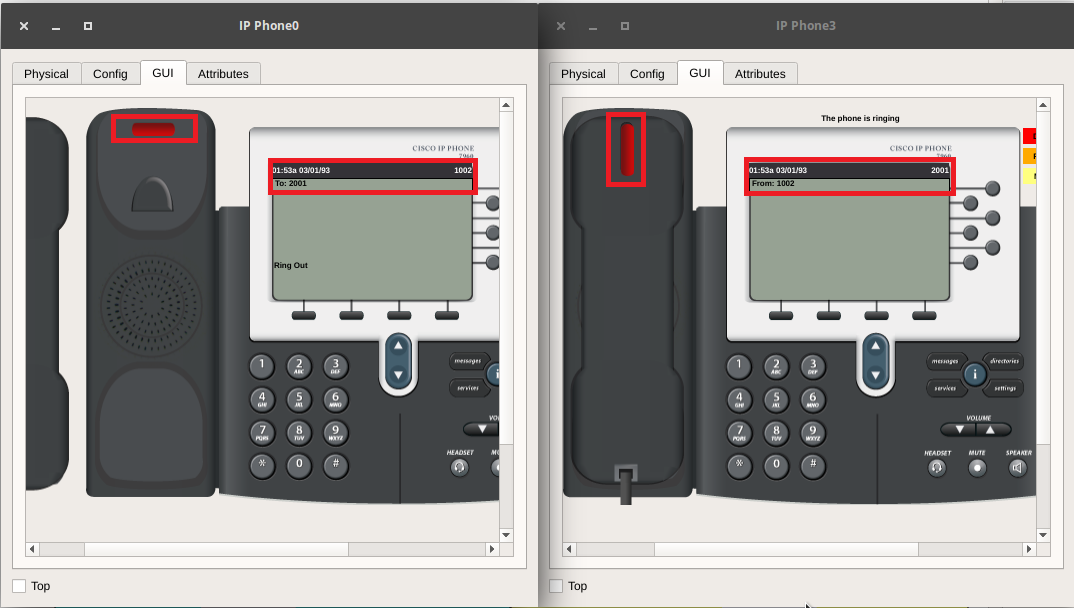

Kita akan mencoba mengujinya dengan cara menelpon menggunakan IP Phone yang ada di kota A dengan tujuan IP Phone yang ada di kota B. Jika berhasil maka IP Phone akan berdering yang berarti IP phone yang ada di kota A dengan IP phone yang ada di kota B telah terhubung


Sekian dari blog saya semoga bermanfaat :)



-
